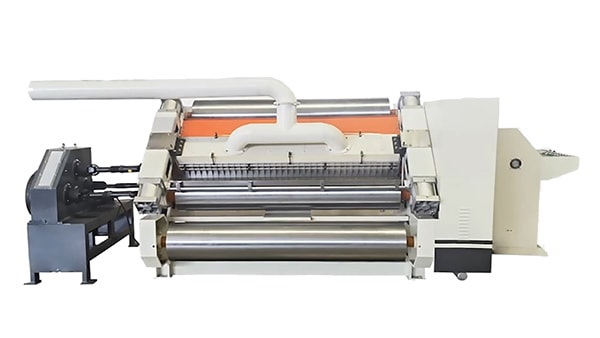

Cabezal corrugador – tipo fingerless

Cabezal corrugador SF- 280

Introducción:
El cabezal corrugador es el primer equipo utilizado en toda línea de producción de cajas de cartón corrugado. Este cabezal de corrugado incorpora un componente de succión al vacío que incrementa en gran medida su capacidad de producción.

Características:
1. Succión al vacío
2. El rodillo de corrugado está fabricado en aleación de acero de alta calidad 48CrMo.
3. Sin transmisión por engranajes
4. Rodillo encolador de elevación y descenso neumático.
5. Incorpora un dispositivo independiente de limpieza de cola y una plancha eléctrica de separación de cola para un preciso control del ancho de la cola.
6. Dispositivo de regulación manual o eléctrico.
7. Lubricado con grasa de alta temperatura.
8. La superficie de los rodillos de corrugado y rodillos de precalentamiento es procesada con modernos tratamientos de triturado y chapado en cromo.
9. Los rodillos de presión son templados a frecuencia media y chapados en cromo.
10. Ancho 1400mm~2000mm.
11. Presión de trabajo: 1.1MPa.
12. Diámetro del rodillo de corrugado: 270mm

1. El sistema de vacío se sitúa en la carcasa externa, y se compone de un soplador de alta presión y un silenciador. Se controla neumática y eléctricamente a través de un armario eléctrico situado a 1.5 metros de la máquina corrugadora. Está disponible con una cubierta de protección que garantiza una total seguridad del operario.
2. La base y los marcos de los laterales están fabricados con acero fundido con un grosor de 130mm. La caja de engranajes se sitúa independientemente a la máquina y cuenta con juntas universales.
3. Los rodillos corrugadores están fabricados en acero aleado 48CrMo endurecidos por láser y otros procesos de molienda hasta alcanzar una dureza de HRC60. Diámetro del rodillo: 280mm. Los cojinetes están incluidos. Estos rodillos destacan por su excelente resistencia a las altas temperaturas.
4. Diámetro del rodillo de presión: 324mm. Se somete a procesos de chapado en cromo, templado y molienda. El cilindro neumático hace uso de un dispositivo de control para el movimiento de elevación – descenso. Está fabricado en acero 45# con contenido medio en carbono.
5. Control neumático para el suministro de cola. El rodillo de suministro de cola se ofrece con un diámetro de 215mm. Su superficie en primer lugar se somete a procesos de devastado, posteriormente es tallada y por último chapada en cromo.
6. El rodillo corrugador y los materiales de presión están suministrados por la prestigiosa marca zhongyuan Tegang. Rodillo corrugado: 0.15mm, altura medial. Ángulo lateral del rodillo de presión: 0.075mm.
Diámetro del cilindro de presión: 160mm
Diámetro del precalentador: 320mm. Está fabricado en acero sin costuras y conectado mediante tubos trenzados.
7. Velocidad de trabajo: 60-80m/min.:
8. Tipos de flauta: A, B, C, E, F

Parámetros técnicos:
Ancho de trabajo 1600mm 1800mm 2000mm 2200mm
Tipo de calentamiento Aceite / Vapor / Eléctrico
Velocidad de diseño 70 m /min
Velocidad económica 30-50 m/min
Presión del aire comprimido 0.4-0.9MPa
Tipo de flauta Flauta estándar UV E Flute
Especificaciones estándar A,B,C,E,F
Para otros tipos y modelos, ofrecemos un servicio de personalización
Diámetro del rodillo corrugado (mm) 2 80
Grosor de pared (mm) 130
Tipo Absorción de vacío
Material del rodillo Aleación de 48CrMo. Tratamiento térmico
Dimensiones de la máquina (mm) 3300x1300x1700 3550x1300x1700 3800x1300x1700 4050x1300x1700
Cabezal corrugador – para cartón de flauta ondulada
Cabezal corrugador – para cartón de flauta ondulada

Cabezal corrugador KSJ Tipo D

El papel corrugado de una sola cara es requerido
El cabezal corrugador ha sido especialmente diseñado para la producción de cartón de flauta ondulada para su aplicación en cajas de cartón de propiedades especiales. Este cabezal de corrugado ofrece una operación totalmente automática que garantiza un bajo consumo, una elevada reducción de materiales residuales y una mayor eficiencia de producción.

Parámetros técnicos
Anchura del papel: 900mm
Velocidad mecánica: 60m/min
Tipo de calentamiento: Vapor
Parámetros de las piezas principales
Rodillo de corrugado superior: Φ280mm
Rodillo de corrugado inferior: Φ280mm
Rodillo de presión: tubo de acero sin costura templado Φ280mm 45#
Rodillo de encolado: tubo de acero sin costura Φ240mm 45#. Su superficie es tratada a con avanzadas técnicas de chapado y de protección contra rasguños.
Rodillo de raspado de cola: tubo de acero sin costura Φ120mm 20#
Rodillo de precalentamiento: Φ294mm 20G (Jigang Steel)
Grosor de pared: 18mm

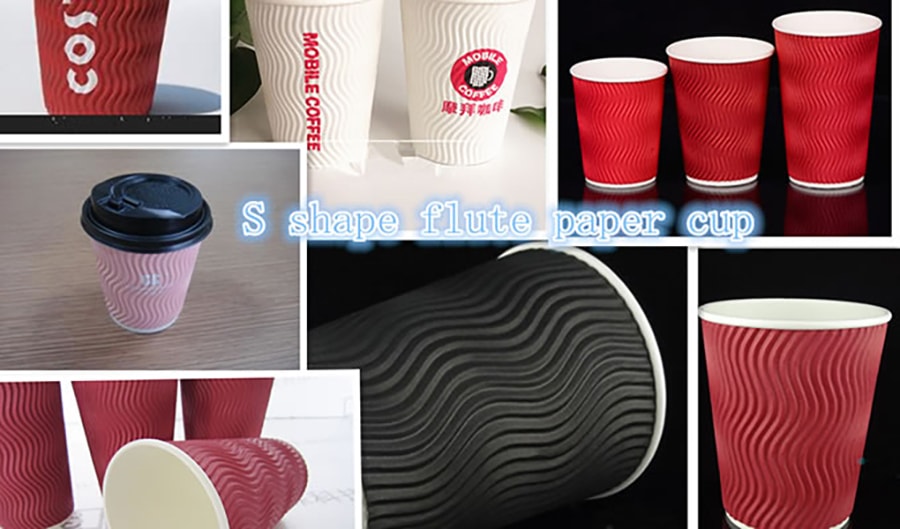

Productos acabados de la máquina: (imagen de vasos de papel)
