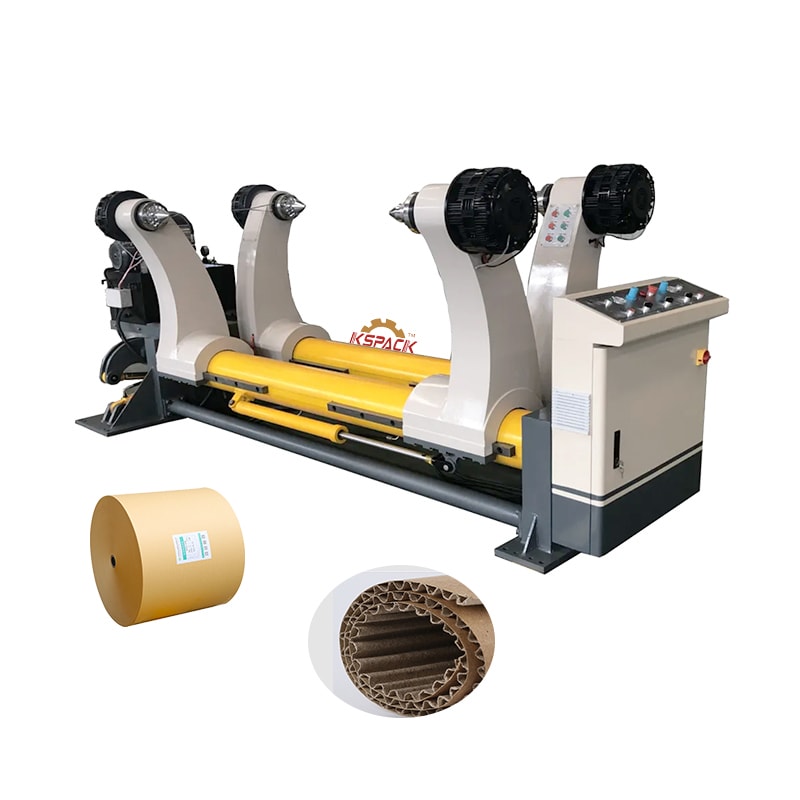

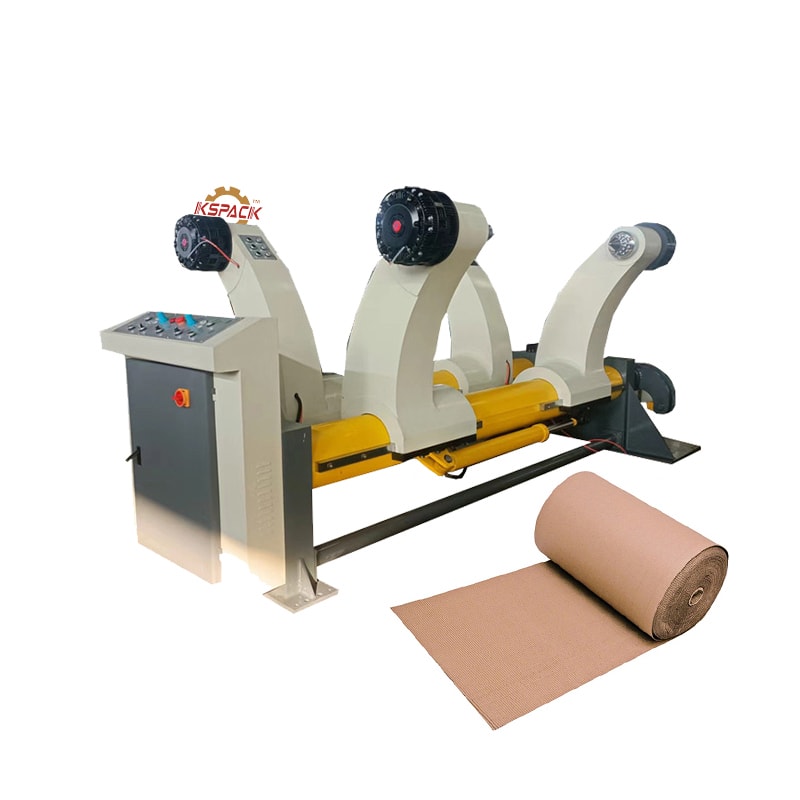

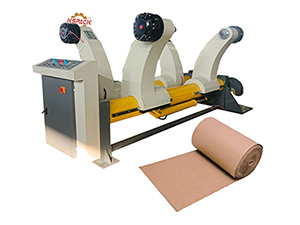

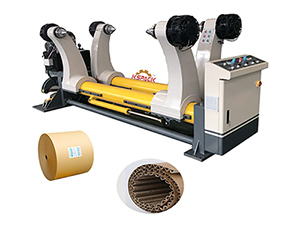

Portabobinas hidráulico ZJ-Y

Formulario de consultas

Parámetros técnicos:
Tipo de control: Hidráulico
Ancho operativo: Máx: 1600mm - Mín: 800mm
Diámetro de la bobina de cartón: Máx. ￠1500mm - Mín: ￠350mm
Carga máxima: 3000kg
Diámetro del eje principal del portabobinas: ￠215mm
Presión neumática de trabajo: 0.6～0.9MPa
Potencia total: 4.0kw
Potencia de trabajo: 380V, 50Hz
Dimensiones de la máquina: 3650×1600×1680 (L×W×H) (durante el giro del eje)

Piezas hidráulicas:
Presión de trabajo: 12～16 MPa
Área hidráulica de trabajo (giro): ￠100mm×460mm
Diámetro hidráulico (Presión de trabajo): ￠63mm×720mm
Potencia de la estación hidráulica: 4.0kw, operación continua
Estación hidráulica: 220V, 50Hz
Características estructurales:
Permite la carga de diseños simétricos sin necesidad de detener la máquina.
Control hidráulico.
Este portabobinas incorpora un sistema hidráulico que controla los ajustes de elevación-descenso, abertura-cierre y movimiento lateral de los brazos.
Control neumático de la tensión de banda
Diseño con centro cónico

Componentes y materiales:
1. Eje principal del portabobinas hidráulico: Tubos de acero sin costura de gran grosor y alta calidad; Procedencia: Chengdu
2. Placas laterales: acero 20#; Procedencia: Hebei
3. Brazos: Fundición HT250; Procedencia: Hebei
4. Conexión de la viga principal de acero: 280mm; Procedencia: Angang
5. Cojinetes: Ha, Wa, Luo
6. Sistema eléctrico: Chint (China).
7. Piezas neumáticas: Airtac y Zaozhuang; Procedencia: Taiwán y Shandong
8. Piezas hidráulicas: Beiye group (Huade); Procedencia: Taiwán y Shandong

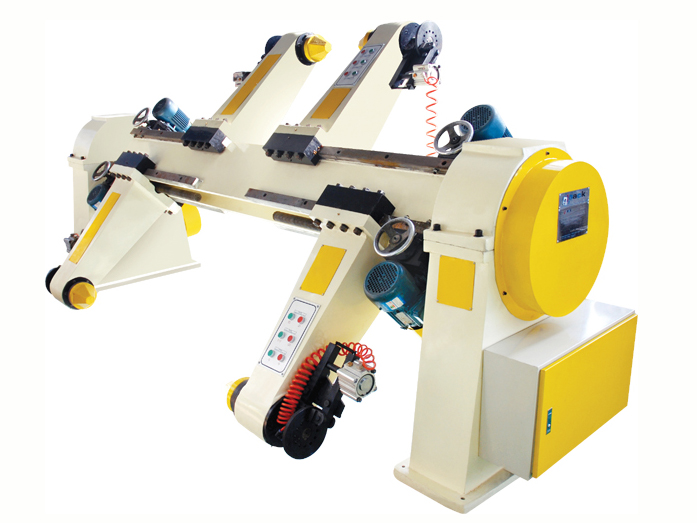

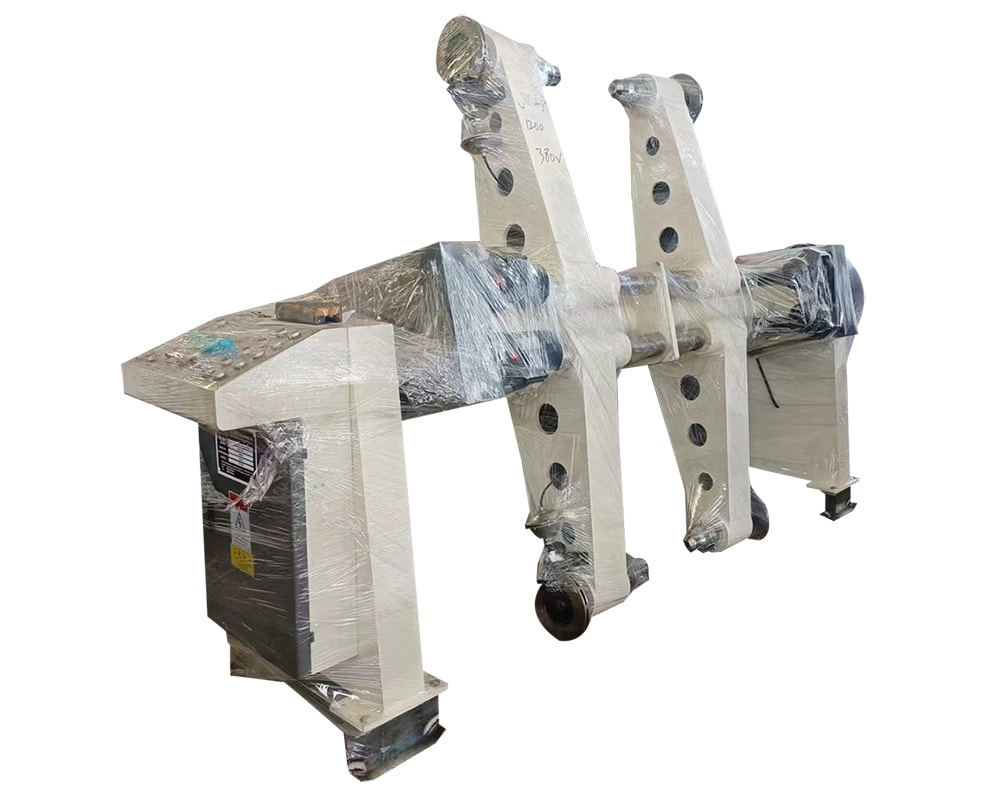

Portabobinas eléctrico

Formulario de consultas

Propiedades:
1. La estructura del soporte es simétrica y puede cargar dos rollos de cartón al mismo tiempo.
2. Los rodillos de papel se pueden intercambiar sin necesidad de detener el equipo.
3. Ancho efectivo de trabajo: 1400, 1600, 1800, 2000mm
4. Diámetro máx. del cartón: Ø1600mm
5. Dimensiones mín. del papel: Ø400mm×900mm
6. Capacidad de carga máxima de un brazo: 1500kg.
7. La longitud de la barra de acero es de 4500mm.
8. Freno de disco. Disponible para su selección modelos manuales y modelos eléctricos.
9. El cabezal está fabricado con hierro fundido. Opcionalmente está disponible un modelo doble.
10. Control centralizado de los elementos eléctricos para una eficiencia superior.

Parámetros técnicos:
1. Tipo de operación del rodillo: Operación eléctrica mecánica.
2. Longitud máxima de la bobina de papel: Máx: 1600mm - Mín: 900mm
3. Diámetro de extensión del rollo de papel: Máx: 1400mm – Mín: 400mm
4. Carga máxima lateral: 1500kg.
5. Potencia del motor: (motor cicloide planetario)
1) Motor de sujeción: 0.75KW 4 unidades 380V 50HZ
2) Motor up y down: 2.2KW - 1 unidad 380V 50HZ

Riel y carro para rollo de cartón:
1) Bobinado estable gracias a las ruedas de movimiento direccional del carro.
2) Cada rodillo cuenta con dos rieles, permiten la carga simultánea en ambos lados.

Portabobinas eléctrico

Formulario de consultas

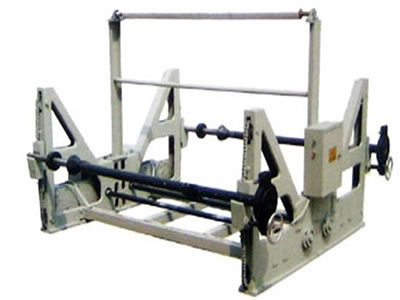

El portabobinas eléctrico ofrece una rápida y sencilla de carga/descarga del papel. Es ideal para fábricas de cartón de pequeña y mediana escala.
Dimensiones: 1600mm
Potencia: 2.2KW
Dimensiones de la máquina: 1800x1700x1400mm
