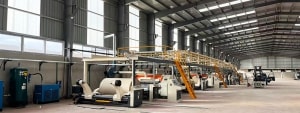

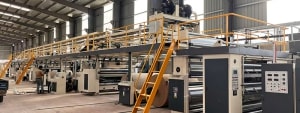

Línea de producción de cartón corrugado de 3/5 capas

Línea de producción de cartón corrugado de 5 capas serie WJ80-1600-Ⅱ

Parámetros técnicos y propiedades de la línea de producción
1. Anchura máx. del cartón corrugado: 1600mm
2. Velocidad de diseño: 80m/min
3. Velocidad de trabajo: 60m/min:(5capas) 70m/min:(3capas)
Esta maquinaria para cartón debe permanecer por encima de los 172º C durante su operación.
Papel soporte de clase B o superior
Humedad: 11%±2%
﹡Papel frontal :100—250g/m2
﹡Papel base: 100--250g/m2
﹡Papel estriado:100—200g/m2

4. Tipo de flauta: C, B y flautas personalizadas
5. Requisitos de vapor
﹡Volumen de vapor: 2500—3000Kg/H
﹡Presión máx: 1.2Mpa
﹡Presión estándar: 0.8-1.1Mpa

6. Potencia: Adaptada a los requisitos del cliente
7. Potencia total de la máquina: 150KW aprox.
Consumo eléctrico: 80KW aprox. (velocidad total)

8. Área: 60m×10m×5m aprox.
9. Descarga de papel: Derecha o izquierda (depende de la distribución del taller del cliente)
10. Equipamiento: compatible con papel soporte de clase A, B, C fabricado en China o papel importado.
1. Sistema de suministro de vapor, presión de la caldera de 2000Kg/H, tubo de vapor 1.25Mpa.
2. Compresor de aire, tubería de aire, tubo para adhesivo.
3. Energía y conexión del cableado a la mesa de trabajo.
4.Parámetros técnicos de la línea de producción de cartón corrugado .

Modelo Tipo de equipo Unidad Cantidad Observaciones
ZJ-F-1600 Portabobinas hidráulico set 5 Freno de expansión interno, freno manual, control mecánico, motor up/down, derecha/izquierda y central

Rejilla set 10 Longitud: 4510mm, acero soldado medio (10mm)
RG-1-600 Precalentador set 2 Diámetro 600mm, certificado del compartimento presurizado, ajuste eléctrico del ángulo, balanza 60-270°
RG-1-600 Núcleo del precalentador set 2 Diámetro 600mm, certificado del compartimento presurizado, ajuste eléctrico del ángulo, escala 60-270° ajusta el papel al área técnica
SF-280S Corrugadora de una cara set 2 Diámetro del rodillo corrugado ¢ 280mm, material de acero aleado 52CrMo, transmisión gimbal
RG-3-600 Precalentador triple set 1 Diámetro 600mm, ajuste eléctrico del ángulo del compartimento presurizado, 60-270° durante el ajuste térmico del papel
GM-B Encoladora doble set 1 Diámetro del rodillo de encolado ¢ 242mm, rodillo anilox, ajuste manual de las dimensiones de revestimiento, rodillo de presión con control neumático para movimientos de vaivén (up/down)
DF Transportador de puente 1 1 Sistema de succión de vacío, ajuste motorizado derecha-izquierda
SM-S Corrugadora de doble cara set 1 Secador de 600x15mm, control eléctrico (movimiento up/down) del rodillo de presión, lubricación sumergida en aceite
ZQS Cortadora de alta velocidad (Cuchilla fina) Set 1 Movimiento controlado eléctricamente, 5 cuchillas, 8 cuchillas corrugadoras
NC-80 Corte NC set 1 Cuchillas de corte con servo control, pantalla táctil de 10.4 pulgadas.
DMT-120 Apiladora de ángulo recto set 1 Ajuste eléctrico de las dimensiones de las planchas o láminas, y control neumática de la alimentación cruzada de las planchas
ZJZ Sistema de encolado 1 1 Sistema de encolado de depósito principal, depósito de desplazamiento y depósito de almacenamiento. Bomba de adhesivo
QU Sistema de aire set 1 Incluye un depósito de aire de 0.6m³, compresor de aire
ZQ Calentamiento de vapor set 1 Contador, válvula colectora de vapor, calibrador, caldera y tubo
DQ Mesa de control eléctrico set 1 Sistema de control eléctrico, todos los ajustes de velocidad cuentan con un motor magnético eléctrico
